Высокочастотная индукционная сварка является распространенным процессом для производства стальных труб. Ферритовый стержневой сердечник играет очень важную роль в повышении эффективности процесса сварки. Основными требованиями к ферритовым сердечникам являются низкие потери мощности и строгий контроль размеров.

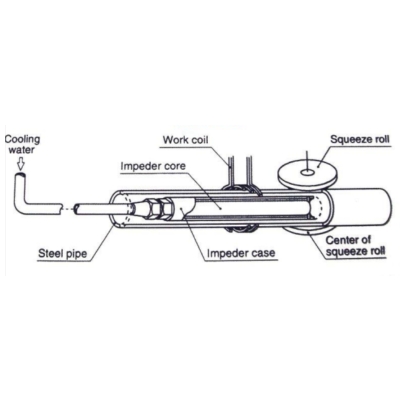

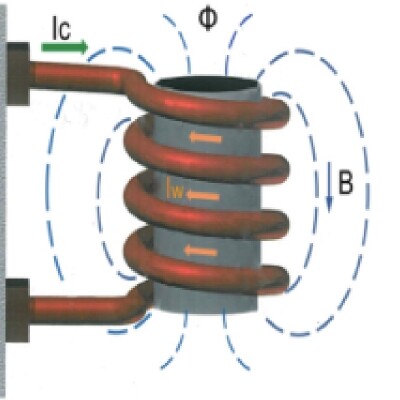

Стержни импедера изготавливаются с использованием мягких ферритов методом экструзии и спекания. Стержни импедера Magnetic Product Division изготавливаются в контролируемых процессах для достижения жесткого контроля размеров и наивысших магнитных свойств, что обеспечивает наилучшую производительность сварки стальных труб. Магнитный поток, создаваемый рабочей катушкой, концентрируется вблизи соединения труб сердечником импедера. Следовательно, процесс сварки намного эффективнее при использовании сердечника импедера. Стабильность и эффективность процесса сварки существенно зависят от свойств и долговечности сердечника импедера.

ПРОЦЕСС

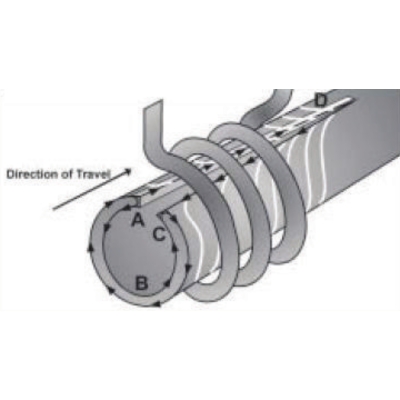

При индукционной сварке высокочастотное магнитное поле от катушки индуцирует переменный ток на внешней стороне трубы открытого шва. Ток может проходить по одному из двух параллельных обратных путей в V-образной форме (ADC) или вокруг внутренней поверхности (ABC). Ферритовый сердечник импедера уменьшает ток, протекающий вокруг внутренней поверхности, и таким образом усиливает «полезный» V-образный ток (ADC), что способствует нагреву.
